インピーダーコア高周波管溶接システムでは不可欠なコンポーネントです。-成形および溶接プロセス中に鋼管の内側に取り付けられると、磁路の磁気抵抗が減少し、溶接継ぎ目に高周波磁場が集中します。-これにより、消費電力を削減しながら溶接効率が大幅に向上します。
高度な技術で製造R2KWフェライト材質、これらのインピーダンスコアには、高い飽和磁束密度, 高い電気抵抗率、 そして低いコアロス内部発熱を効果的に最小限に抑え、継続的な高周波溶接作業中に安定したエネルギー効率の高いパフォーマンスを確保します。{{1}また、高密度の材料構造により、優れた機械的強度と耐久性を実現し、鋼管やパイプの製造施設で一般的に見られる厳しい条件下でも信頼性の高い長期稼働が可能になります。-
Impeder Core シリーズは、高周波誘導溶接や接触溶接の用途において、溶接品質の向上、エネルギー効率の向上、耐用年数の延長を目的に設計されています。{0}
特徴
- 初期透磁率:2000 ± 25% @ 100 kHz
- 飽和磁束密度:500 mT ± 10% @ 23 度
- コアロス : 10,000 kW/m3 以下 @ 400 kHz、200 mT、100 度
- Curie Temperature :>200度
- 電気抵抗率：3.0Ω・m
- 低磁気抵抗設計
- 高い機械的強度
アプリケーション
- 高周波管溶接
- 誘導加熱システム
- チューブ溶接補助
- 鋼管製造
よくある質問
Q: 高周波溶接におけるインピーダンス コアの機能は何ですか?{0}}
A: インピーダンス コアは、高周波溶接中に鋼管の内側に取り付けられます。{0}}磁気回路の磁気抵抗を低減することで、高周波誘導電流がチューブの端に沿って集中し、それによって溶接効率が向上し、消費電力が削減され、溶接品質が向上します。
Q: R2KW 材料の利点は何ですか?
A: R2KW 材料は、高い飽和磁束密度 (500 mT) と高い電気抵抗率 (3.0 Ω・m) を特徴としており、渦電流損失と内部発熱を効果的に低減します。さらに、キュリー温度は 200 度を超えており、高温の溶接環境に適しています。{6}}

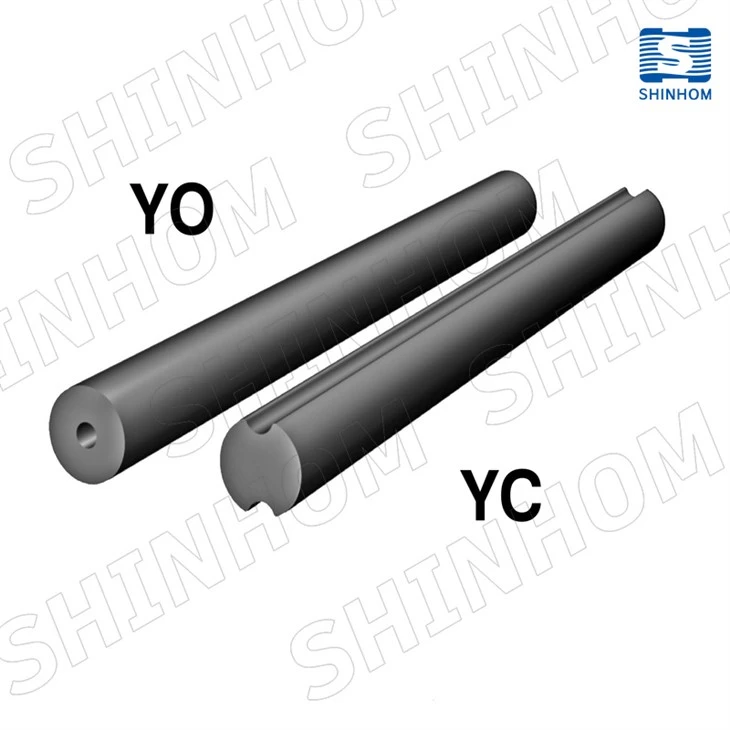

Q：YCシリーズとYOシリーズの違いは何ですか？
A:YC シリーズ: ソリッドロッド-タイプのインピーダンスコアで、通常は小さなチューブ直径に使用されます。
YO シリーズ: より大きなチューブ直径向けに設計された中空の管状インペダー コアで、熱管理を向上させるために冷却媒体を収容できる中央チャネルを備えています。
SHINHOM は、磁気技術を統合または利用する業界に卓越性の高い基準を設定することに専念しています。インピーダーコア製品。
