高精度センサーが散発的に故障したり、モータードライブが予期せず故障したり、明白な理由もなく生産ライン全体が停止したりするのはなぜかと疑問に思ったことがあるなら、あなたは目に見えない敵に対処しているかもしれません。電磁妨害 (EMI)。産業用エレクトロニクスの世界では、信頼性の高い動作を確保することは、適切なコンポーネントを選択することだけではありません。それは彼らを守ることなのです。このガイドでは、AC ライン EMI フィルタをわかりやすく説明し、なぜそれが単なるアクセサリではなく、重要な基盤あらゆる堅牢なシステムに。
目に見えない脅威: EMI とは何ですか?また、その原因は何ですか?
EMI は、電子機器を混乱させ、劣化させ、さらには損傷を与える可能性がある不要な電気ノイズです。 AC 電源ラインでは、このノイズは丁寧に伝わりません。それワイヤーに結合します2 つの主な方法を通じて:
伝導性放出:デバイス (可変周波数ドライブやスイッチング電源など) によって生成されたノイズが AC 電源に戻り、同じ回路上の他のすべてのデバイスに干渉する可能性があります。
放射結合:近くの強力な発生源 (無線送信機、アーク溶接機、その他の機械) からのノイズが、偶発的なアンテナとして機能する電力線によって拾われます。
リスクは明白です。機密性の高い測定デバイスの場合-0.2% 精度の電圧トランスデューサシステム内では-EMI によって測定値にノイズが入り、データの破損や制御の不正確性が引き起こされる可能性があります。より高いレベルでは、誤ったシャットダウンを引き起こし、コンポーネントの老朽化を加速させ、コストのかかるダウンタイムやコンプライアンス違反につながる可能性があります。
「黒魔術」を解き明かす: EMI フィルターの仕組み
この分野で有名なテキストにはタイトルも付けられています「なぜEMIフィルターを黒魔術と呼ぶのでしょうか?」、彼らを取り巻く混乱を強調しています。科学を分解してみましょう。
AC ライン EMI フィルタは、戦略的に配置された受動部品 (インダクタとコンデンサ) のネットワークです。高周波ノイズに対するグランドへの低-パス-一方で、低周波主電源（50/60 Hz）は unimpeded-2 を通過します。-その中心的なタスクは、次の 2 つの異なるタイプのノイズに対処することです。
コモンモードノイズ:接地線と中性線の両方に同相で現れる同一のノイズ信号。これは多くの場合、放射結合によって引き起こされます。
ディファレンシャルモードノイズ:電位差として現れるノイズ間線路と中性線の導体。これは通常、デバイス自体のスイッチング操作によって内部で生成されます。
標準フィルタは次の組み合わせを使用します。X-コンデンサ(ラインとニュートラルの間に配置) ディファレンシャルモードノイズを減衰します。Y-コンデンサ(ライン/ニュートラルからグランドに配置)コモンモードチョークコモンモードノイズの抑制-2．この二重のアクションにより、電源供給が敏感な回路に到達する前に浄化されます。
コンプライアンス以上のもの: 交渉の余地のないメリット{0}
電磁両立性（EMC）規制に合格することが主な要因ですが、高品質の EMI フィルタの価値はさらに深く広がります。{0}
システムの信頼性の向上:有害な電圧スパイクや過渡現象 (設計文献では EMI と並んで議論されることがよくあります) をフィルタリングして除去することで、フィルターは脆弱な半導体と絶縁を保護し、システムの性能を直接改善します。平均故障間隔 (MTBF).

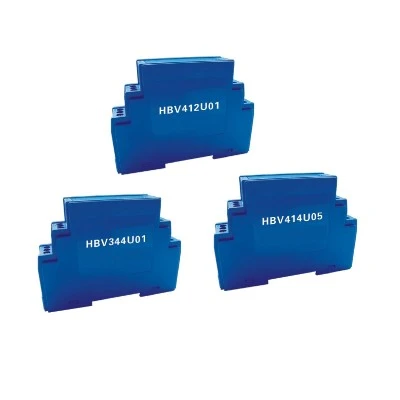

測定の完全性の保護:ここで、この哲学は電圧トランスデューサーなどの精密コンポーネントと交差します。トランスデューサーは自慢できるかもしれません0.2%の精度と低い温度ドリフトただし、そのパフォーマンスはクリーンな電力を受け取った場合にのみ保証されます。 EMI フィルタは、測定する入力信号と動作する電力が破損していないことを保証し、苦労して獲得した精度を維持します。-
安全性と隔離:高品質のフィルタは、信頼性の高い絶縁と適切な沿面距離/空間距離を備えて設計されています。これは、次の評価を受けたコンポーネントに見られる安全第一のアプローチと完全に一致しています。{1}2500VDC絶縁、オペレータとシステムの安全を確保します。
適切なディフェンスの選択: パフォーマンスの哲学
EMI フィルターの選択は後から考えるべきではありません。重要なセンサーを選択するのと同じ厳密さが必要です。考慮する：
- 現在の評価:連続的な RMS 電流を余裕を持って処理する必要があります。
- 定格電圧:サージを考慮すると、AC ライン電圧には十分です。
- 挿入損失:その減衰性能は騒音の周波数スペクトルと一致しますか?
- 安全認証:安全設計の交渉の余地のないマークとして、UL、CE、VDE などを探してください。-
Shinhom の理念は次のとおりです。真のパフォーマンスは体系的なものです。当社は、高精度測定コンポーネントを定義するのと同じ基本原則に基づいて EMI フィルタを設計しています。実際の状況下での堅牢性、信頼性、揺るぎない精度-。当社のトランスデューサーが安定した絶縁された信号を提供するように構築されているのと同じように、当社のフィルターはクリーンで安定した電力の基盤を提供するように構築されています。
このように考えてください。EMI フィルタと高精度センサーは同じコインの表裏のようなものです。 1 つは、信号を確実に送信します。測定純粋です。もう一方はあなたの力を保証します餌きれいです。一か八かの産業環境では、どちらかを妥協することは許されないリスクです。-
