多くの RF および高周波電子設計では、単一のコンポーネントの故障によってパフォーマンスの問題が発生することはほとんどありません。{0}代わりに、それらは徐々に現れ、信号経路内の微妙な損失、不安定性、または予期せぬ相互作用に遡ることがよくあります。エンジニアは、アクティブデバイスの最適化に何週間も費やしても、制限要因が別の場所にあることが判明する場合があります。
過小評価されがちな要素の 1 つは、インダクタ-具体的には、そのコア構造が高周波での動作にどのように影響するか。動作周波数が増加し、設計マージンが狭くなるにつれて、インダクタに関する従来の前提はもはや当てはまりません。
RF信号経路のコア材料の隠れたコスト
フェライト-コア インダクタは、そのコンパクトなサイズと高いインダクタンス密度により、多くの回路で長い間デフォルトの選択肢として使用されてきました。ただし、RF 周波数では、コア材料により非線形性、コア損失、飽和効果が生じ、無視することがますます困難になります。-
これらの影響は、低周波シミュレーションではすぐには現れないかもしれませんが、実際の状況では、Q 係数の低下、インダクタンス値の不安定、信号歪みの増加として現れます。- RF フロントエンド、広帯域フィルタ、またはインピーダンス整合ネットワークに取り組むエンジニアにとって、これらの制限はシステムのパフォーマンスを静かに損なう可能性があります。
ここで、空芯設計がニッチなソリューションとしてではなく、高周波の制約に対する実用的な対応として注目され始めます。{0}{1}
空芯インダクタが高周波数で異なる動作をする理由
フェライト-ベースのインダクタとは異なり、空芯 RF インダクタは磁気コア損失を完全に排除します。飽和したりヒステリシスを導入したりするコア材料がないため、インダクタンスは広い周波数範囲にわたってより安定したままになります。

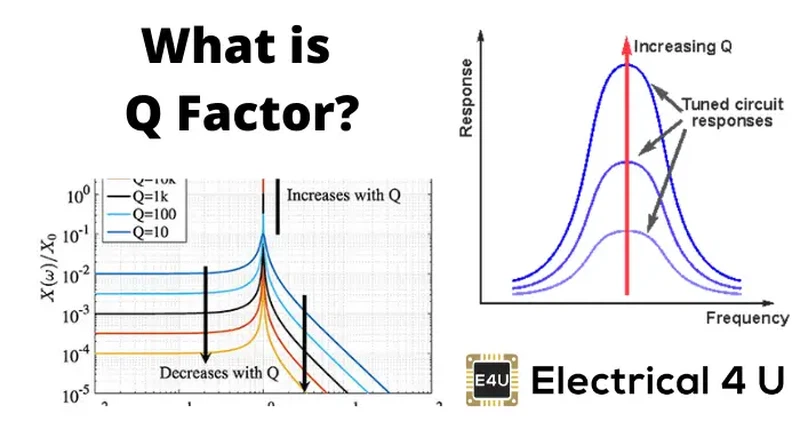

この安定性は、特に最小限のスペースで最大のインダクタンスを達成することよりも信号の純度や予測可能性が重要なアプリケーションにおいて、より高い Q 値の性能に直接つながります。さまざまな周波数にわたって動作する RF 回路の場合、この一貫性により調整が簡素化され、全体的な信頼性が向上します。
表面実装フォーマットでパッケージ化された SMD 空芯 RF インダクタは、製造容易性と高周波性能の間で効果的なバランスを実現します。-
SMD 空芯 RF インダクタが一般的に使用される場所
実際の RF 設計では、損失が最も目立つ領域に空芯インダクタが使用されることがよくあります。広帯域フィルタは、一貫した周波数応答を維持するために、予測可能なインダクタンス値に依存しています。インピーダンス整合ネットワークは、特に敏感な信号チェーンにおいて、非線形性が低減されることで恩恵を受けます。-
RF デカップリングおよびカップリング回路も空芯構造から恩恵を受けており、コンポーネント間の不要な相互作用を最小限に抑えることが重要です。これらのシナリオでは、目標は単に「インダクタンスを追加する」ことではなく、厳しい動作条件下で信号の整合性を維持することです。
これらのユースケースは、重要な設計原則を明らかにします。回路の一部の複雑さを軽減すると、システム全体の安定性が向上する場合があります。
エンジニアが考慮すべき設計のトレードオフ-
もちろん、空芯インダクターは普遍的な代替品ではありません。これらは通常、フェライト代替品よりも多くの基板スペースを占有し、体積あたりのインダクタンスが低くなります。コンパクトな民生用デバイスでは、これらの制約がパフォーマンス上の利点を上回る場合があります。
ただし、精度が重要な RF および高周波システムでは、エンジニアはコンポーネント密度よりも信号の完全性を優先することがよくあります。{0}決定は、サイズを最小限に抑えることよりも、デバッグにコストがかかり、修正が難しい下流の問題を回避することに重点が置かれます。
設計段階の早い段階でこのトレードオフを理解すると、後期段階での妥協を防ぐことができます。{0}{1}
システムレベルの決定としてインダクタの選択を再考する-
RF システムが進化し続けるにつれて、受動部品の役割が再評価されています。インダクタはもはや受動的な後付けではありません。彼らはシステムの動作に積極的に貢献します。
適切なインダクタ トポロジを選択するには、{0}}特に高周波アプリケーションの場合--、データシートの値を超えて考える必要があります。これには、材料、形状、取り付けスタイルが回路の残りの部分とどのように相互作用するかを考慮することが含まれます。
この観点により、インダクタの選択はチェックリストの項目から戦略的な設計の選択に変わります。
この視点が当社の SMD 空芯 RF インダクタにどのようにつながるか
でシンホム当社の SMD 空芯 RF インダクタは、こうした高周波の現実を念頭に置いて開発されました。{0}安定性、高 Q 値、低損失が不可欠なアプリケーション向けに設計されており、動作条件全体で一貫して動作する RF 回路を構築するエンジニアをサポートします。
当社の設計は、極端な小型化に焦点を当てるのではなく、予測可能な動作と、パフォーマンスを偶然に任せることができない場合に重要となる製造信頼性の品質を重視しています。{0}
信号劣化を軽減し、RF 回路の安定性を向上させる方法を模索しているエンジニアのために、当社のチームは設計上の考慮事項やアプリケーションのサポートについて話し合うことができます。sales@shinhom.com.
将来を見据えて
周波数が上昇し、システムの統合が進むにつれて、基本的な設計の選択の重要性は高まるばかりです。一見単純なコンポーネントを詳しく調べるエンジニアは、基本を再考することで有意義なパフォーマンスの向上が得られることが多いことに気づくかもしれません。
場合によっては、RF パフォーマンスの向上への道は、見落とされてきたものから始まることがあります。
