クラス-DパワーインダクタD 級アンプで使用するデュアル インダクタとトロイダル パワー フィルタ インダクタを幅広く取り揃えています。-これらのアンプは、自動車のサウンド システムなどの DC{2}} 電源のオーディオ アプリケーションのバッテリー寿命を延ばします。デュアルインダクターとトロイダルパワーフィルターインダクターは、低歪みと高音質を実現するように設計されています。デュアル インダクタは、クラス -D 出力 LC フィルタの性能を大幅に向上させ、重要な基板スペースを節約するために単一のシールド パッケージに収容されています。これらのインダクタは、AEC-Q200 グレード 1 認定、RoHS 準拠、REACH 準拠です。
| 製品ファミリー | 1.DEP | 2.HDA | 3.HDE |

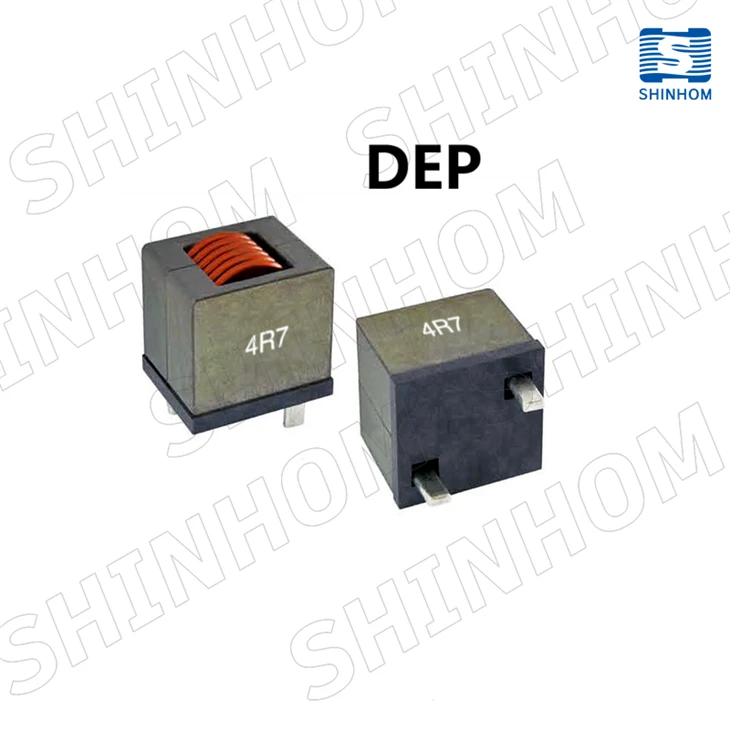

1.DEPファミリー
大電流スルーホールインダクタ-
特徴：
- までの高温動作180度
- 低い DCR による損失の低減と発熱の低減
- 大電流性能を実現する粉末鉄合金コア
- DCバイアス下で安定したインダクタンスを実現するソフト飽和
- 複数の取り付け方法に対応する柔軟な端子オプション
- カスタムデザインも利用可能
アプリケーション:
- 大電流および高温アプリケーション DC/DC コンバータ
- 大電流モーターとスイッチングノイズ抑制インバーター
このファミリーのシリーズ
| 製品シリーズ | インダクタンス(μH)±20% | DCR(mΩ) | SRF(MHz) |
発熱定格電流 イルムス(A) |
飽和電流 イザット 1(A) |
飽和電流 イザット 2(A) |
|
| DEP2520 | 1.2-10 | 0.3-2.0 | 8-90 | 30-80 | 30-110 | 45-150 | |
| DEP3231 | 6.2-30 | 0.55-2.45 | - | 30-68 | 47-100 | - | ✉ |
| DEPM4233 | 3.3-470 | 0.75-11.55 | 3.6-27.7 | 17.5-44 | 3-92 | 3.6-95 | ✉ |
2.HDAファミリー
デジタルアンプ用パワーインダクタ
特徴：
- 防磁構造による低輻射ノイズ
- 超大電流、低抵抗
- 最適設計により高音質と低歪みを実現
- 動作温度: -40 度～+130 度 (温度上昇 40 度を含む)
- 保管温度: -25 度～+85 度
- すべての製品は RoHS に準拠しています-
アプリケーション:
- デジタルアンプのチョークとして最適です。カーオーディオ、液晶・PDPテレビ、5.1chホームシアターなど
このファミリーのシリーズ
| 製品シリーズ | インダクタンス(μH)±20% | DCR最大(mΩ) | イサットマックス(A) | Irms Max(A) | D(mm) | |
| HDA1010 | 10-15 | 18-23 | 4.3-7.5 | 4.0-5.5 | 0.4-1.2 | ✉ |
| HDA1010AG | 10-33 | 20.5 | 2.0-7.5 | 4.5 | 0.6 | ✉ |
| HDA1315B | 10-33 | 5.6-16 | 3.8-7.0 | 5.5-8.5 | 0.33-0.5 | ✉ |
| HDA1315E | 10-33 | 10-12 | 3.5-11.0 | 7.0-7.5 | - | ✉ |
| HDA1416A | 10-33 | 15-28 | 5.5-11.5 | 5.0-7.0 | 0.65-0.8 | ✉ |
| HDA1416B | 10-47 | 6.5-20 | 6.0-9.0 | 5.0-8.0 | 1.8 | ✉ |
| HDA1416C | 10-27 | 12-20 | 9.0-15.0 | 5.0-7.0 | 1.8 | ✉ |
| HDA1416D | 10-33 | 15-28 | 5.5-11.5 | 5.0-7.0 | 0.65-0.8 | ✉ |
| HDA1516 | 10-33 | 11-22 | 5.5-11.0 | 4.5-7.0 | 0.6-0.8 | ✉ |
| HDA1521A | 10-33 | 11-33 | 8.5-14.0 | 5.0-7.7 | 0.7-0.9 | ✉ |
| HDA1719 | 10-47 | 7.0-34 | 8.0-22.0 | 5.0-12.0 | - | ✉ |
| HDA1931A | 10-33 | 4.0-8.2 | 25.0-50.0 | 10.0-18.0 | - | ✉ |
| HDA2023A | 10-33 | 8.0 | 12-36 | 10-12 | - | ✉ |
| HDA2023B | 10-33 | 8.3-12.0 | 11.0-31.5 | 8.0-9.1 | 1.1-1.2 | ✉ |
| HDA3718H | 10-33 | - | - | - | 1.8-2.4 | ✉ |
| HDAS0910 | 10-22 | 22-52 | 3.2-5.0 | 2.5-3.9 | - | ✉ |
| HDAS1013 | 3.3-22 | 11-38 | 4.3-12 | 3-5.1 | - | ✉ |
| HDAS1313 | 4.7-22 | 5.4-21.5 | 7.0-17.0 | 5.2-11.6 | - | ✉ |
3.HDEファミリー
D級アンプ用パワーインダクタ-
特徴：
- 優れた溶接性と耐久性
- 特殊磁気シールド構造による低輻射ノイズ
- 低抵抗、大電流
- 広い周波数範囲
- 最適設計により高音質と低歪みを実現
- 動作温度と保管温度: -25 度 ~105 度
アプリケーション:
- チョークデジットアンプ、カーオーディオ、液晶テレビ、PDPテレビ、5.1chホームシアターなどに最適です。
このファミリーのシリーズ
| 製品シリーズ | インダクタンス(μH)±20% | 発熱定格電流 DC 電流 IDC(A) | 飽和電流 Isat(A) | DCR typ(mΩ) | DCR最大(mΩ) | D(mm) | |
| HDE1219/1623 | 10-22 | 2.4-6.4 | 5.0-15.0 | 9.0-45.4 | 12-60 | 0.65-0.9 | ✉ |
Shinhom は、磁気技術を当社の製品に統合または利用する業界に卓越性の高い基準を設定することに専念しています。クラス-Dパワーインダクタ製品。
