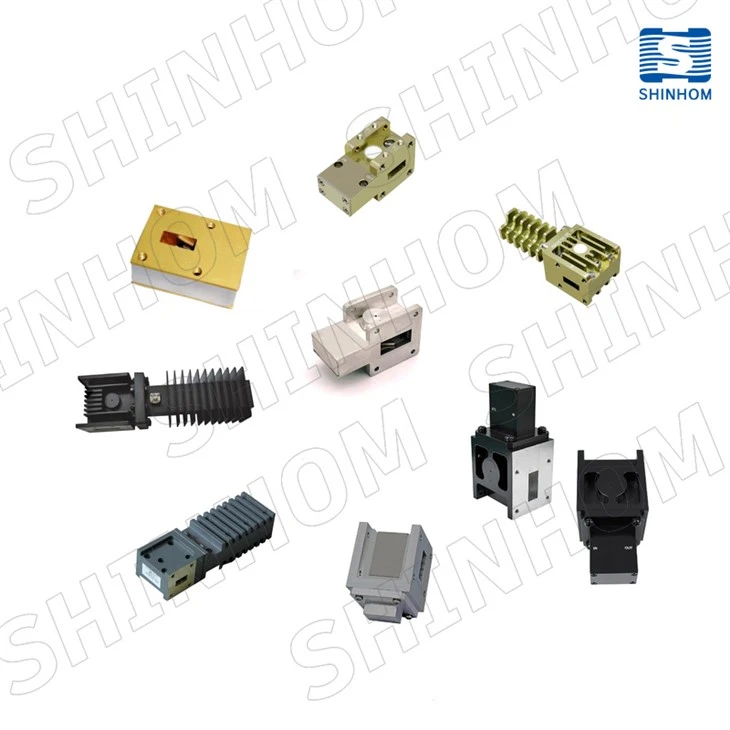

導波路アイソレータ、は非可逆 2 ポートフェライトデバイス--逆反射を抑えながらマイクロ波信号が一方向に伝わるように設計されています。反射電力を吸収することで、送信機、パワーアンプ、その他の敏感な RF コンポーネントをインピーダンスの不整合や反射エネルギーから効果的に保護します。当社の導波管アイソレーターは、以下の周波数をカバーします。1.13GHz～22GHz、カスタムソリューションが利用可能最大40GHz。特集低い挿入損失, 高い絶縁性, 高電力処理能力、そして低いVSWR、レーダーシステム、RFパワーアンプ、マイクロ波通信、電子戦、航空宇宙、衛星通信、放送、試験装置などで広く使用されています。

特徴

広い周波数範囲: 1.13 GHz ～ 22 GHz (カスタム最大 40 GHz)
低挿入損失 : 0.3 dB 以下
高アイソレーション : 20dB以上
ハイパワーハンドリング：最大40kW
低いVSWR : 1.25以下
広い動作帯域幅: 通常 5% ～ 7%
幅広い動作温度: -45 度から +90 度まで
利用可能なカスタム設計: 周波数、導波管サイズ、および電力定格

アプリケーション

レーダーシステム
RFパワーアンプ
マイクロ波通信
電子戦システム
航空宇宙および航空電子工学
衛星通信
試験および測定機器
放送およびラジオシステム

製品ファミリー	1.BG120-12.7A-13GHZ✉	2.BG140-12.7A-14GHZ✉	3.BG140-17A-15GHZ✉	4.BG220-12.7A-18GHZ✉	5.BG220-12.7A-23GHZ✉
製品ファミリー	6.BG220-12.7A-26GHZ✉	7.BG320-11.2A-38GHZ✉	8.BG400-12.7A-40GHZ ✉	9.導波路アイソレータ✉	10.導波路アイソレータ2✉

よくある質問

Q: 導波路アイソレータはどのように機能しますか?

A: 導波管アイソレータは、フェライト材料の非相反磁気特性を利用しています。{0}マイクロ波信号は順方向には最小限の損失でデバイスを通過しますが、逆方向に進む反射信号は内部終端によって吸収されます。これにより、送信機やその他の RF コンポーネントが反射電力によって引き起こされる損傷から保護されます。

Q: 正しい周波数範囲を選択するにはどうすればよいですか?

A: 動作周波数と対応する導波管規格に従ってアイソレータを選択してください。たとえば、WR340 は一般的に S- 帯域 (2 ～ 4 GHz) アプリケーションに使用されますが、WR90 は X- 帯域 (8 ～ 12 GHz) システム用に設計されています。 SHINHOM は、他の周波数帯域や導波管規格に合わせたカスタマイズされたソリューションも提供しています。

Q: 必要な電力定格はどのように選択すればよいですか?

A: 電力処理能力は、送信機の最大出力電力を超える必要があります。たとえば、SH-14WHPDP は最大 40 kW をサポートし、高出力レーダーシステムに適しています。-、SH-180WHPDP は中出力マイクロ波アプリケーション向けに最大 800 W をサポートします。

Q: 挿入損失と絶縁ではどちらがより重要ですか?

A: どちらのパラメータも重要です。低い挿入損失 (0.3 dB 以下) により順方向伝送損失が最小限に抑えられ、システム効率が向上します。また、高い絶縁 (20 dB 以上) により反射電力が効果的に吸収され、RF ソースが保護されます。最適なバランスは、システムのリンクバジェット、電力レベル、およびパフォーマンス要件によって異なります。
